Лабораторная установка Полное входное сопротивление катушки в цепи переменного тока

Описание товара

ЦЕЛЬ ОПЫТА
Определение зависимости индуктивного полного входного сопротивления от индуктивности и частоты

КРАТКОЕ ОПИСАНИЕ

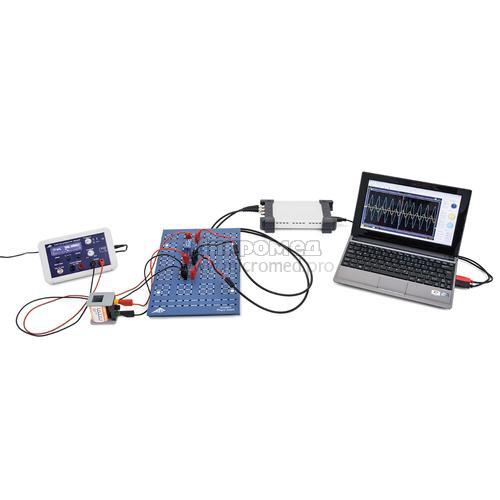

Любое изменение тока в катушке наводит напряжение на ней. Если через катушку протекает переменный ток, в ней наводится переменное напряжение, которое сдвинуто по фазе относительно тока. Математически эту взаимосвязь проще всего выразить, если представить ток, напряжение и входное сопротивление в виде комплексных величин; при этом нужно рассматривать их вещественные составляющие. В этом опыте генератор сигналов различной частоты подает переменное напряжение с частотой до 2 кГц. Двухканальный осциллограф используется для записи напряжения и тока, позволяя определить их амплитуду и фазу. Ток в катушке определяется падением напряжения на резисторе, номинал которого пренебрежимо мал по сравнению с индуктивным полным входным сопротивлением самой катушки.
